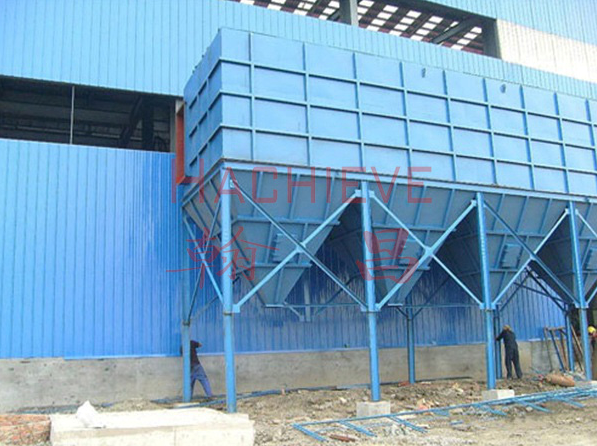

DDF-大型袋式反吹除塵器的工作原理與結構特征：
　　DDF-大型袋式反吹除塵器分正壓式（又稱壓入式）和負壓式（又稱吸入式），本說明書按負壓式介紹。
　　含塵氣在負壓作用下，由進風管進入下灰斗，在進風口正面設有阻流板，較粗的粉塵靠碰擊和重力落入灰斗，細顆粒分粉塵經濾袋過濾后，吸咐在濾袋的內壁上，凈化后的氣體經袋濾室，通過設備頂部切閥經排管吸入風機內，再經排氣筒排入大氣中。
　　濾袋附塵不斷增加，阻力上升到規定值時，即開始清灰。設備的清灰方式靠室反吹風方式，反吹風時通過換向閥，關閉排風管，打開反吹風管，切斷單室的負壓軸吸作用。因為設備各室的進風管是相通的，而且都處于負壓狀態，因此由于鄰室的負壓軸吸作用。使氣流通過反吹風管被吸入濾袋室，透過濾袋，氣流由濾袋外，側進入內側，經灰斗及該室的進風管而吸入鄰室排出，此時濾袋被吸癟。濾袋內部的積塵隨之被抖落到灰斗，完成了單室的清灰，其余室在清灰執行機構的控制下，進行同樣順序的清灰，除到一定值時，清灰停止。
　　由于該DDF-大型袋式反吹除塵器采用脈沖噴吹的清灰方式。具有清灰效果好、凈化效率高、處理風量大、濾袋壽命長，維修工作量小、運行安全可靠的優點，廣泛用于治金、建材、機械、化工，礦山等各種工礦企業非纖維性工業粉塵的除塵凈化，該DDF-大型袋式反吹除塵器共有6個規格，每種規格又可分為標準帶灰斗式A型和敞開法蘭式（無灰斗）B型2種，其結構主要由過濾室、濾袋、凈氣室、灰斗、卸灰閥、脈沖噴吹裝置、電控箱等組成，箱體全部采用焊接結構，檢修門用泡沫橡膠條密封，保證除塵器嚴密不漏風。含塵氣體由灰斗（或下部寬敞開式法蘭）進入過濾室，較粗顆粒直接落入灰斗或灰倉，灰塵氣體經濾袋過濾，粉塵阻留于濾袋表面，凈氣經袋口到凈氣室、由風機排入大氣，當濾袋表面的粉塵不斷增加，導致設備阻力上升至設定值時，時間繼電器（或微差壓控制器）輸出信號，程控儀開始工作，逐個開啟脈沖閥，使壓縮空氣通過噴口對濾袋進行噴吹清灰，使濾袋突然膨脹，在反向氣流的作用下，附于濾袋表面的粉塵迅速脫離濾袋落入灰斗（或灰倉）內，粉塵由卸灰閥排出，全部濾袋噴吹清灰結束后，除塵器恢復正常工作。
