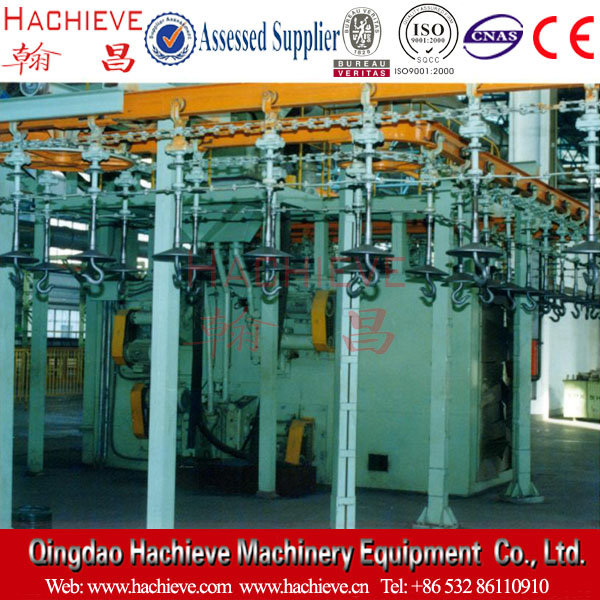

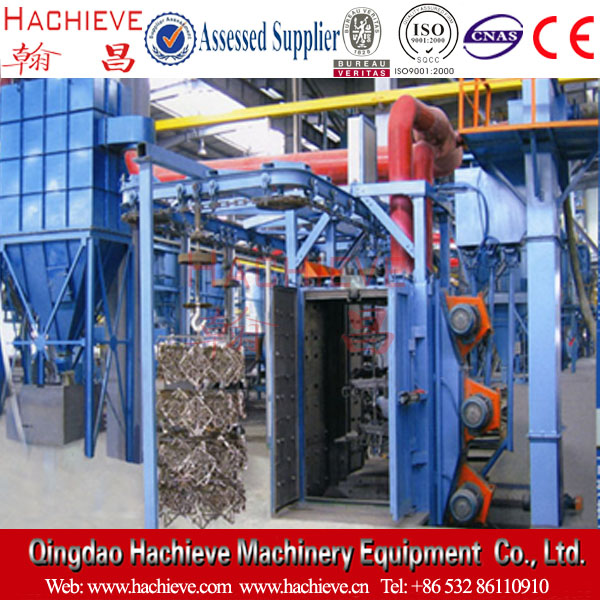

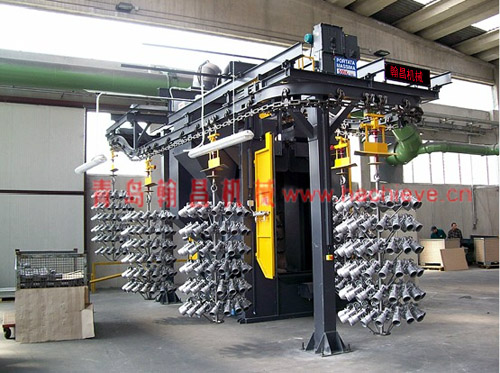

Q38系列雙程吊鏈式拋丸機
本機具有生產效率高等特點，適合于批量生產的中小鑄件、鍛件及熱處理件的表面清理或強化，尤其對汽車、拖拉機、柴油機、電機、閥門等行業比較適應。

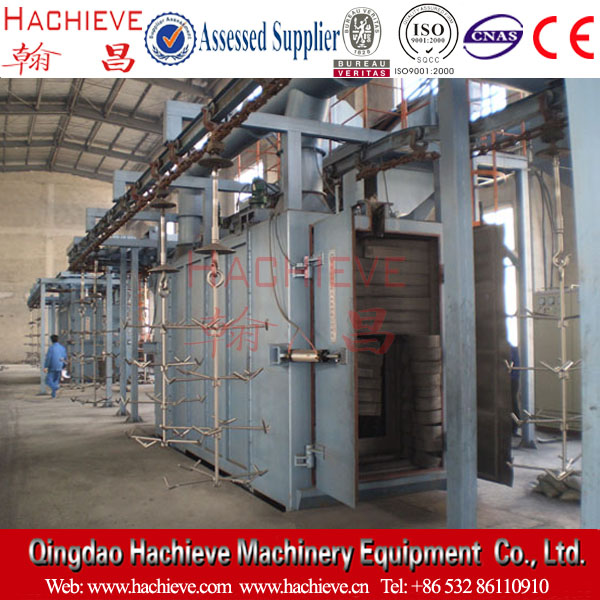

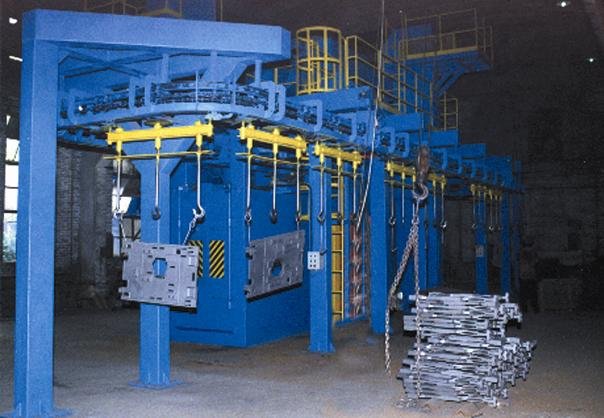

Q48、Q58系列吊鏈步進 該機適應于批量生產的鑄件、鍛件、鋼結構的清理，由于采用步進方式，提高了彈丸利用率和生產效率，對表面及內腔較復雜的工作，如發動機缸體蓋、電機殼體等清理效果尤佳。
Q38系列雙行程吊鏈式拋丸清理機
|
項目
|
單位
|
Q383C
|
Q384C
|
Q385C
|
|
生產率
|
鉤/h
|
50,65 38,49
|
70,80
|
75
|
|
吊鉤運行速度
|
m/min
|
0.5,0.65
|
0.8,0.93
|
0.65
|
|
單鉤吊重
|
kg
|
250
|
400
|
500
|
|
吊鉤間距
|
mm
|
600,800
|
800
|
800
|
|
拋丸量
|
kg/min
|
4×250
|
6×250
|
5×250
|
|
通風量
|
m3/h
|
18000
|
26500
|
23700
|
|
清理工件尺寸
|
mm
|
￠500×1200
￠700×1200
|
￠700×1500
|
￠700×1500
|
|
外形尺寸
|
mm
|
11764×5525×8254
|
15308×14706×9542
|
11783×10063×7500
|
|
地坑深度
|
mm
|
2070
|
2667
|
1700
|
|
功率消耗
|
kw
|
75.3
|
122.6
|
106.75
|
|
機器總重
|
Kg
|
19370
|
53600
|
31877
|
Q48系列吊鏈步進式拋丸清理機
|
序號
|
產品名稱 /項目
|
Q483
|
Q485
|
Q4810
|
|
1
|
生產率(鉤/h)
|
10
|
10
|
10
|
|
2
|
吊鏈運行速度（m/min）
|
2.44
|
7.34
|
2.44
|
|
3
|
工件比較大重量（Kg）
|
300
|
500
|
800
|
|
4
|
吊鏈吊距
|
2560
|
2560
|
2560
|
|
5
|
拋丸量（Kg/min）
|
250*2
|
250*3
|
360*6
|
|
6
|
除塵風量（m/3h）
|
6000
|
10000
|
25000
|
|
7
|
清理工件尺寸
|
1000*1400
|
1200*1700
|
700*2400
|
|
8
|
總功率（Kw）
|
38.75
|
58.43
|
85
|
|
9
|
外形尺寸
|
8450*5350*5003
|
12235*5410*9411
|
4500*5350*5003
|
|
10
|
機器總重（Kg）
|
11150
|
18365
|
11300
|
Q58系列積放鏈式拋丸清理機
|
序號
|
產品名稱/項目
|
Q583
|
Q5810
|
|
1
|
生產率(鉤/h)
|
30-60
|
50
|
|
2
|
工件比較大重量（Kg）
|
300
|
1000
|
|
3
|
拋丸量（Kg/min）
|
250*4
|
360*6
|
|
4
|
除塵風量（m/3h）
|
18000
|
25000
|
|
5
|
清理工件尺寸
|
￠1000*1500
|
￠750*2400
|
|
6
|
總功率（Kw）
|
127.25
|
160
|
|
7
|
外形尺寸
|
18000*5960*6440
|
17700*9615*10000
|
|
8
|
機器總重（Kg）
|
32000
|
32500
|


|
