產品用途介紹：
QPY5500型盤圓拋丸清理機是清理線材盤卷的專用設備，主要用于對碳鋼、不銹鋼、及其它合金材質盤卷的拋丸處理，以去除線材表面的氧化皮、污物等，使工件表面呈現金屬本色，達到提高工件表面質量并滿足后續工序生產工藝要求的目的。
工作原理是利用高效拋丸器中高速旋轉的拋丸輪將一定直徑的球形或帶棱角的彈丸，借助拋丸輪內高速旋轉的葉片，將彈丸加速到75～100m/s的速度，定向地拋射到線材的表面，依靠彈丸所具有的動能來破壞或打碎工件表面的氧化皮和鱗層，并經過丸渣處理器將鋼丸和銹渣分離，將銹渣徹底清除掉的機械設備。
工件經拋丸清理后其全部表面除銹等級達到Sa2.0-2.5 級
線材拋丸機適合于拋丸清除拉拔前鋼絲表面的氧化皮和鱗片,使鋼筋線材表面獲得良好的清理效果,同時消除鋼筋線材的內應力,提高鋼絲表面抗疲勞強度，延長使用壽命，消除了線材酸洗除銹對環境造成的污染及對人身體造成的傷害，相比酸洗處理方式，具有經濟、環保、高效特點。
設備采用獨特的“開關大門+雙懸臂軸”承載盤圓線材，實現雙工位工作模式，大大提高了設備的生產能力。懸臂軸采用特殊合金鋼制作而成，使線材在拋丸清理過程中，作“上下起伏+左右擺動+正反旋轉”的復合動作，以達到徹底清理的效果。合理的拋丸器布置方式，使得盤圓線材的內外表面均能得到彈丸的有效打擊。整機PLC控制，操作方便可靠。
產品優點：
本機具有去氧化鐵皮時間短、運行成本低、效率高，且滿足環保要求，達到了無酸洗去除氧化鐵皮的效果.
技術參數：
|
型號
|
QPY3000
|
QPY3800
|
QPY5500
|
QPY7000
|
|
盤圓
|
線材直徑mm
|
φ4.5-38
|
|
比較大外徑mm
|
1500mm
|
|
比較小外徑mm
|
800mm
|
|
拉伸長度 mm
|
2800
|
3800
|
5300
|
6800
|
|
盤卷重量kg
|
≤2500kg
|
≤2500kg
|
≤2500kg
|
≤2500kg
|
|
生產率
|
15-25min/盤
|
|
拋丸器
|
數量
|
6
|
6
|
8
|
10
|
|
拋丸量kg/min
|
250-600
|
300-720
|
300-720
|
300-720
|
|
功率 kw
|
15-37
|
18.5-45
|
18.5-45
|
18.5-45
|
|
總功率kw
|
190-720kw
|
|
功率參數以客戶具體要求設計參數為準
|

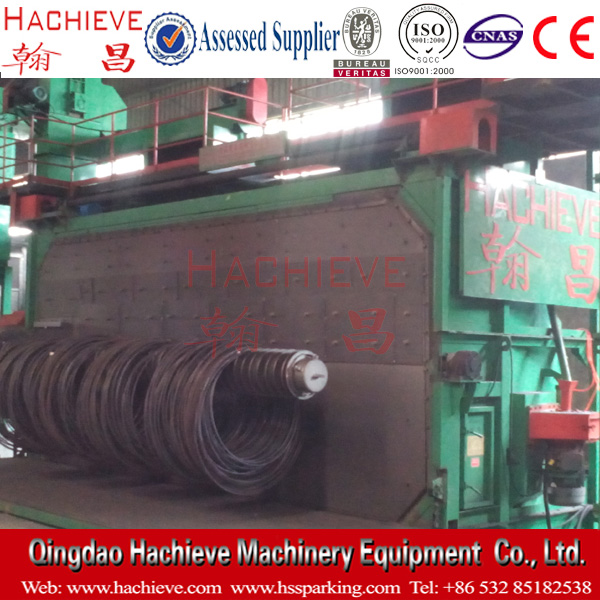

拋丸清理前

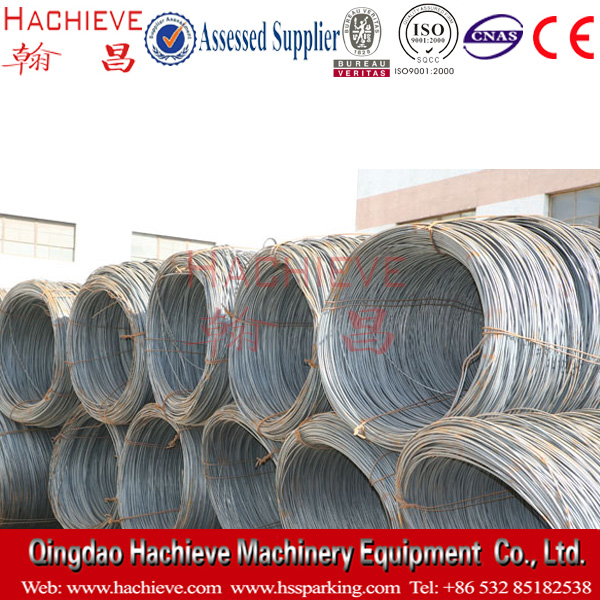

拋丸清理后
